SM Coupling

SMR 시리즈

특징

  • 일체형 구조
  • 백래시 0
  • 동력손실 0
  • 직경 : ø16 ~ 32
  • 토크 : 0.3N · m ~ 2N · m

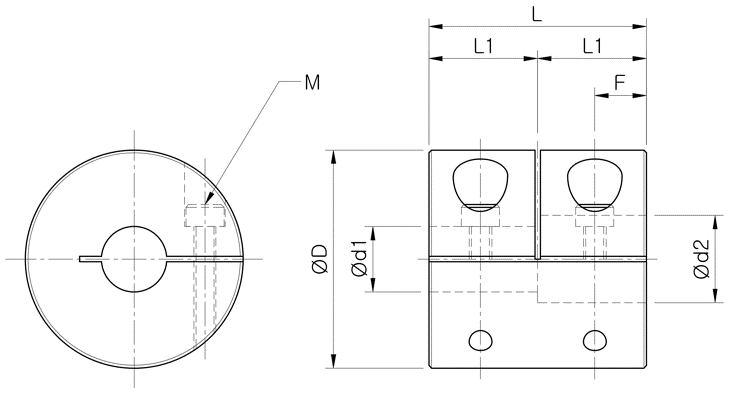

치수표
모델 d1/ d2 D L L1 F M 조임토크 허용토크 최대 회전속도 관성모멘트 질량
최소 최대 [N・m] ［N･m］ RPM ［kg･m2］ ［g］
SMR-016 3 6 16 16 8 4 M2.5 1.2 0.3 15000 8.1×10-7 22.5
SMR-020 5 10 20 20 10 5 M2.5 1.2 0.5 13000 2.5×10-6 41.3
SMR-025 8 13 25 25 12.5 6 M3 1.7 1 10000 7.2×10-6 80.2
SMR-032 10 16 32 32 16 8 M4 3.5 2 7000 2.3×10-6 16.3
◎ 관성모멘트 및 질량은 최대내경 기준값입니다.
