Connector

NEP 시리즈

특징

  • 작은 허브 직경 적용 및 셀프 센터링
  • 전달토크: 2,450~23,700 Nm
  • 축/허브 공차: h8 / H8
  • 표면경도: 12S 미만
  • 샤프트 규격: ø50~ø130

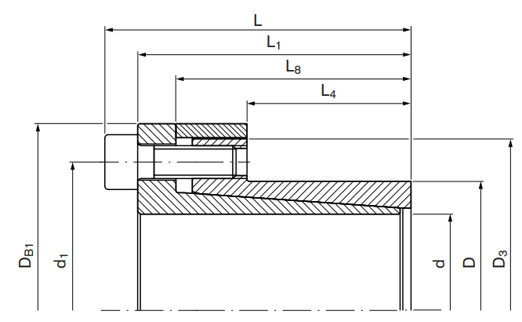

규격
기호 설명
d 내경
D 외경
L 전체길이
L₁ 전체길이 (스크류제외)
L₃ 링의 폭
T 정격토크
Fₐₓ 축력
P₍W₎ 축 표면압력
P₍N₎ 허브 표면압력
Qb 볼트 수량
B 체결볼트 종류
Tₐ 볼트 조임토크
d D DB1 D3 d1 L L1 L4 L8 T(Nm) Fax(kN) Pw
(N/mm2)		 Pn
(N/mm2)		 Qb B Ta
50 65 91 84.5 74.5 82 74 50 66 2450 97 115 90 10 M8 41
55 71 98 90.5 80 82 74 50 66 2620 97 105 80 10 M8 41
60 77 104 96.5 86 82 74 50 66 2920 97 95 75 10 M8 41
65 84 110 103.5 93 82 74 50 66 3160 97 90 70 10 M8 41
70 90 119 113 101 101 91 60 80 4330 123 85 70 8 M10 83
75 95 126 118.5 106 101 91 60 80 5350 142 90 75 9 M10 83
80 102 134 123.5 111 106 96 65 85 7550 190 110 85 12 M10 83
85 106 137 129.5 117 106 96 65 85 7990 190 110 85 12 M10 83
90 112 143 135.5 123 106 96 65 85 9970 222 110 90 14 M10 83
95 120 153 142.5 132 106 96 65 85 10500 222 105 90 12 M10 83
100 126 162 152.5 139 119 107 70 94 13600 273 125 100 12 M12 145
110 140 177 166.5 153 119 107 70 94 15000 273 105 90 12 M12 145
120 155 190 180 166 130 119 90 114 21800 364 100 75 16 M12 145
130 165 205 194.5 178 139 120 90 140 23700 364 90 70 16 M12 145
