NDP 시리즈

특징

  • 높은 토크 전달 및 셀프 센터링
  • 전달토크: 63,500 ~ 1,240,000 Nm
  • 축/허브 공차: h8 / H8
  • 표면경도: 12S 미만
  • 샤프트 규격: ø140~ø500
규격

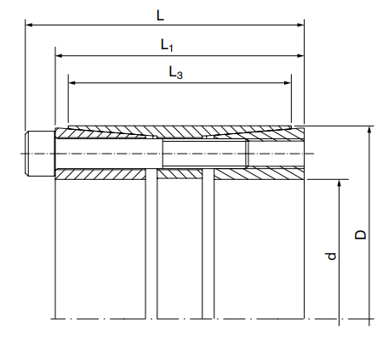

기호 설명
d 내경
D 외경
L 전체길이
L₁ 전체길이 (스크류제외)
L₃ 링의 폭
T 정격토크
Fₐₓ 축력
P₍W₎ 축 표면압력
P₍N₎ 허브 표면압력
Qb 볼트 수량
B 체결볼트 종류
Tₐ 볼트 조임토크
d D L L1 L3 T(Nm) Fax(kN) Pw
(N/mm2)		 Pn
(N/mm2)		 Qb B Ta
140 190 130 116 104 63500 905 205 120 14 M14 230
150 200 130 116 104 72550 965 205 125 15 M14 230
160 210 130 116 104 82550 1030 205 125 16 M14 230
170 225 165 149 134 103800 1220 170 110 14 M16 360
180 235 165 149 134 117800 1310 175 110 15 M16 360
190 250 165 149 134 132600 1395 180 110 16 M16 360
200 260 165 149 134 140000 1400 170 110 16 M16 360
220 285 166 150 134 173000 1570 170 110 18 M16 360
240 305 162 146 134 218000 1820 185 120 20 M16 360
260 325 162 146 134 250000 1920 180 120 21 M16 360
280 355 197 177 165 360000 2550 185 120 18 M20 690
300 375 197 177 165 428000 2850 190 125 20 M20 690
320 405 197 177 165 480000 3140 190 120 21 M20 690
340 425 224 202 190 534000 3140 190 120 21 M20 690
360 455 224 202 190 670000 3730 175 115 21 M22 930
380 475 224 202 190 742000 3900 175 115 22 M22 930
400 495 224 202 190 812000 4260 180 115 24 M22 930
420 515 224 202 190 894000 4260 175 115 24 M22 930
440 535 224 202 190 937000 4260 165 110 24 M22 930
460 575 224 202 190 980000 4260 160 110 24 M22 930
480 575 224 202 190 1050000 5000 175 120 28 M22 930
500 595 224 202 190 1240000 5000 175 120 28 M22 930
